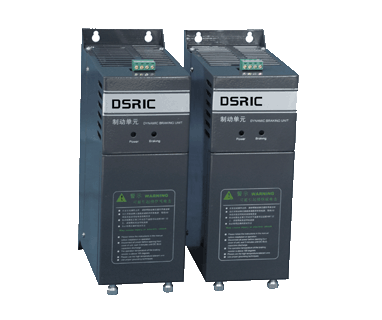

制动单元
■保持直流母线电压在某一安全范围以下
■母线电压达到制动单元的斩波电压时,IGBT导通,通过制动电阻消耗
电机所产生的再生电能
■母线电压降到制动单元的斩波电压时,IGBT关断
■可弥补普通变频器的制动速度慢、制动转矩小的不足
关于产品 应用条件和环境 技术特征和参数 产品尺寸 行业应用
型号说明:

DBU-4030C

DBU---制动单元

4-------电压等级

030----额定功率

C-------设计序号

产品作用:

保持直流母线电压在某一安全范围以下

母线电压达到制动单元的斩波电压时,IGBT导通,通过制动电阻消耗电机所产生的再生电能

母线电压降到制动单元的斩波电压时,IGBT关断

可弥补普通变频器的制动速度慢、制动转矩小的不足
典型应用条件:

适用于需快速制动但频度较低的场合(变频器急减速或急刹车)

电梯、提升机等势能负载

离心机、工业洗衣机等惯性机械

使用环境条件:
海拔高度不超过2000米。
运行环境温度-25℃~+45℃,空气相对湿度不大于90%(温度20℃)
储存最低温度为-25℃~+55℃(应除去冷却液)
周围没有导电尘埃、爆炸性气体及能严重破坏金属和绝缘的腐蚀性气体
周围环境有良好的通风条件,如装在柜内,应加装通风设备
安装场所应无严重震动、颠簸
环境污染级别:泄露比应小于2.5cm/KV
技术特征:

制动方式:

能耗制动

最大起始制动电压:

DC380V +/-10V(变频器工作电压220V

DC630/660/690/730/760V +/-10V(变频器工作电压380V

DC1000/1050/1100/1150V +/-10V(变频器工作电压690V

最大回滞误差:

10V

同步反应时间:

1ms以内(两台以上并联时)

过热保护:

85℃(整机温度)

风机动作温度:

45℃(模块温度)

防护等级:

IP20以上

阻燃等级:

UL 94V-2

产品执行标准:

GB/T12668












技术参数:



4030C

4045C

4075C

4110C

4160C

4220C

4300C

额定功率(KW)

30

45

75

110

160

220

300

额定电流(A)

15

25

35

50

70

85

110

峰值电流(A)

50

75

100

150

200

300

400

最小阻值(Ω)

20

13.6

10

6.8

5

3.2

2.5

最小功率电缆(mm2)

6

6

10

10

10

16

16

控制电缆(mm2)

2.5

2.5

2.5

2.5

2.5

2.5

2.5

重量(KG)

2.04

2.04

6.31

6.31

6.31

10.4

10.4

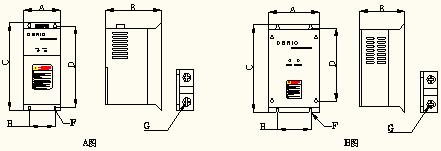

产品外观图:


               尺寸单位:mm

尺寸对应表:




A

B

C

D

E

F

G

A















DBU-4030C

240

100

153

228

70

Φ5

M4

DBU-4045C

240

100

153

228

70

Φ5

M4

B















DBU-4075C

320

187

163

304

120

Φ8

M8

DBU-4110C

320

187

163

304

120

Φ8

M8

DBU-4160C

320

187

163

304

120

Φ8

M8

DBU-4220C

410

254

203

380

190

Φ8

M10

DBU-4300C

410

254

203

380

190

Φ8

M10

DBU-6300C

410

254

203

380

190

Φ8

M10

制动单元选配表:


VVVF

380V AC

Dsric Braking Unit(ED10%)

Dsric Resistor

Model

PCS

Model

PCS

1.5KW

DBU-4015C

1

PRW-300W400R

1

2.2KW

DBU-4015C

1

PRW-300W250R

1

4KW

DBU-4015C

1

PRW-400W150R

1

5.5KW

DBU-4015C

1

PRW-500W100R

1

7.5KW

DBU-4015C

1

PRW-800W75R

1

11KW

DBU-4015C

1

PRW-1000W50R

1

15KW

DBU-4015C

1

PRW-1500W40R

1

18.5KW

DBU-4030C

1

PRB-4800W32R

1

22KW

DBU-4030C

1

PRB-4800W27.2R

1

30KW

DBU-4030C

1

PRB-6000W20R

1

37KW

DBU-4045C

1

PRB-10KW16R

1

45KW

DBU-4045C

1

PRB-10KW13.6R

1

55KW

DBU-4075C

1

PRB-12.5KW10R

1

75KW

DBU-4075C

1

PRU-20KW10R

1

90KW

DBU-4110C

1

PRU-25KW6.8R

1

110KW

DBU-4110C

1

PRU-30KW6.8R

1

132KW

DBU-4160C

1

PRU-40KW5R

1

160KW

DBU-4160C

1

PRU-40KW5R

1

185KW

DBU-4220C

1

PRU-50KW3.2R

1

220KW

DBU-4220C

1

PRU-60KW3.2R

1

280KW

DBU-4300C

1

PRU-80KW2.5R

1

400KW

DBU 4220C

2

PRU-60KW3.2R

2

电动机拖动是一个较为复杂的系统,在使用中也经常会碰到一些特殊的情况。在进行配置前,

最好和我公司销售工程师联系,以根据实际的使用情况做出相应更适合的配置。
