铝壳电阻器
■美观大方的铝合金外壳,提高了防护等级
■在对震动、气候、防护等要求较高的恶劣工况中尤其适用
■采用耐高温、热膨胀系数小、高度绝缘、耐腐蚀的封接材料封装
■高熔点、不易氧化、电阻率高的合金电阻丝,阻值可以做到更大
关于产品 应用条件和环境 技术特征和参数 产品尺寸 行业应用
型号说明:
PRM-750W-75RJ
PRM-----铝壳电阻器
750W----额定功率
75RK----产品阻值
J----------阻值误差(K=10%  J=5%

产品特点:


由波纹电阻组合而成,可满足对大功率的负载或制动要求

更高的防护等级可满足室外使用的要求

可以承受更高的工作电压

导电排全部采用铜排和不锈钢排,使结构紧凑且电气可靠
典型应用条件:
做为制动电阻保护变频器、伺服等不受电机再生电能的危害
电力电子负载测试中做为阻性负载
在电力电子设备中做为取样电阻、限流电阻、起动电阻、保护电阻

使用环境条件:

海拔高度不超过2000
运行环境温度-25℃~+45℃,空气相对湿度不大于85%(温度20℃)
储存最低温度为-25℃~+55℃(应除去冷却液)
周围没有导电尘埃、爆炸性气体及能严重破坏金属和绝缘的腐蚀性气体
周围环境有良好的通风条件,如装在柜内,应加装通风设备
安装场所应无严重震动、颠簸

环境污染级别:泄露比应小于2.5cm/KV

技术特征:


工作电压:

小于2KV

功率范围:

50W-2KW

阻值:

1Ω-10KΩ(±5%)

抗电强度:

引出端-2500VAC/50Hz/1分钟(漏电流小于10mA

绝缘电阻:

引出端-1000VDC(绝缘电阻大于50MΩ

防护等级:

IP32以上

额定温升:

额定功率下375

温漂系数:

40~400ppm/

阻燃等级:

UL 94V-2

产品执行标准:

GB-5792

平均寿命:

超过100000小时

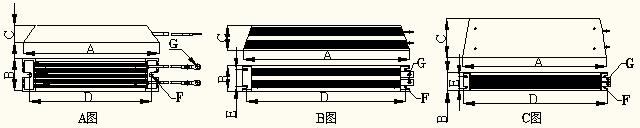

产品外形图:


尺寸对应表:                                                                   尺寸单位:mm




A

B

C

D

E

F

G

重量(KG)

A

















PRM-50W

115

40

20

98

--

Φ5

2.5 mm2

0.150

PRM-60W

115

40

20

98

--

Φ5

2.5 mm2

0.150

PRM-80W

140

40

20

123

--

Φ5

2.5 mm2

0.185

PRM-100W

165

40

20

148

--

Φ5

2.5 mm2

0.240

PRM-120W

190

40

20

173

--

Φ5

2.5 mm2

0.280

PRM-150W

215

40

20

197

--

Φ5

2.5 mm2

0.300

PRM-200W

165

60

30

147

--

Φ5

2.5 mm2

0.445

PRM-300W

215

60

30

197

--

Φ5

2.5 mm2

0.600

PRM-400W

265

60

30

247

--

Φ5

2.5 mm2

0.765

PRM-500W

335

60

30

317

--

Φ5

2.5 mm2

0.965

B

















PRM-600W

335

61

59

317

35

Φ5

M6

1.110

PRM-750W

400

61

59

382

35

Φ5

M6

1.180

C

















PRM-1000W

400

50

107

384

27

Φ5

M6

3.460

PRM-1200W

450

50

107

434

27

Φ5

M6

3.885

PRM-1500W

485

50

107

470

27

Φ5

M6

4.310

PRM-2000W

550

50

107

532

27

Φ5

M6

4.890

,,,, ,,,,,,,,,
