单相滤波器
■改善EMC环境,提高系统可靠性
■衰减经电源传入的EMI信号,保护设备受污染
■用于抑制电网噪声和高谐波及开关电源所产生的噪声和高频谐波
■有效地控制设备本身产生的EMI信号,防止它进入电网,污染电磁环境,危害其他设备
关于产品 应用条件和环境 技术特征和参数 产品尺寸 行业应用
型号说明:

DFN-0010-BFL

DFN-----输出滤波器

0010----额定电流

BF-------电路参数

L---------连接方式

产品作用:

改善EMC环境,提高系统可靠性

衰减经电源传入的EMI信号,保护设备受污染

用于抑制电网噪声和高谐波及开关电源所产生的噪声和高频谐波

有效地控制设备本身产生的EMI信号,防止它进入电网,污染电磁环境,危害其他设备
典型应用条件:

对电磁环境要求较高的场合

电网质量不好,中间夹杂高频的谐波

设备对周围环境产生干扰

使用环境条件:
海拔高度不超过2000米。
运行环境温度-25℃~+45℃,空气相对湿度不大于90%(温度20℃)
储存最低温度为-25℃~+55℃(应除去冷却液)
周围没有导电尘埃、爆炸性气体及能严重破坏金属和绝缘的腐蚀性气体
周围环境有良好的通风条件,如装在柜内,应加装通风设备
安装场所应无严重震动、颠簸
环境污染级别:泄露比应小于2.5cm/KV
技术特征:

工作电压:

220VAC-690VAC

工作频率:

50/60Hz

开关频率:

4KHz16KHz

额定电流:

3A50A@40

抗电强度:

PE1500VAC1分钟(工厂测试)

PP1500VAC1分钟(工厂测试)

最大线长:

400米(屏蔽线)

300米(非屏蔽线

防护等级:

IP00

过载能力:

1.4倍的额定电流1分钟(至少间隔15分钟)

绝缘等级:

T40/F(155)

阻燃等级:

UL 94V-2

产品执行标准:

GB/T15287/8

平均寿命:

超过100000小时

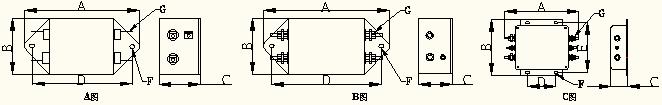

产品外形图:


               尺寸对应表:                                                                 尺寸单位:mm




A

B

C

D

E

F

G

A















DFN-0003-BFC

94

51

27

75

--

Φ4.5

M4

DFN-0006-BFC

94

51

27

75

--

Φ4.5

M4

DFN-0010-BFC

94

51

27

75

--

Φ4.5

M4

DFN-0020-BFC

109

56

44

87

--

Φ4.5

M4

B















DFN-0030-BFL

135

105

44

98

51

Φ4.2*6.4

M6

DFN-0050-BFL

184

130

50

120

80

Φ4.2*6.4

M6

,,,,,,,,
