高性能的F级以上的复合绝缘材料,保证产品在严
  酷的工作条件下保持可靠的性能

1 H级浸渍漆,真空浸漆,确保电抗器在高温下安全
  地低噪音运行

1 优质低损耗冷轧硅钢片,漏磁小,电感无变化,线
  性度好

1 较大电流的电抗器均为无骨架、箔式绕组结构设计,
  温升低且外观美观

1 抗电磁力能力强,短时间过载能力强


 产品中心 > 电能质量产品 > 输入电抗器 新闻资讯 人力资源 联系我们 企业邮箱

产品中心
电能质量产品
  输入电抗器
  输出电抗器
  直流电抗器
  解谐电抗器
  滤波电抗器
电磁兼容产品
  输入滤波器
  输出滤波器
  单相滤波器
功率电阻器
  波纹电阻器
  铝壳电阻器
  功率电阻箱/柜
  CROWBAR电阻
能耗制动产品
  制动单元
登苏电气电抗器定制
登苏电气电阻器定制
行业应用
解谐电抗器的应用
滤波器的应用
制动单元的应用
电阻器的应用
电抗器的应用
输入电抗器
■减少对电网的低次谐波污染,提高功率因数
■限制变流器换相时电网侧的压降
■限制晶闸管导通时电流上升率di/dt和电压上升率du/dt
■对并联变流器解耦,改善电源电压的波形
■减少浪涌电流和电压对变流器的冲击,提高变频系统可靠性和使用寿命
关于产品 应用条件和环境 技术特征和参数 产品尺寸 行业应用

型号说明:


LAR-0075-180UB

LAR-----输入电抗器

0075----额定电流

180U --电抗器电感值

B --------连接方式



产品作用:


减少对电网的低次谐波污染,提高功率因数

限制变流器换相时电网侧的压降

限制晶闸管导通时电流上升率di/dt和电压上升率du/dt

对并联变流器解耦,改善电源电压的波形

减少浪涌电流和电压对变流器的冲击,提高变频系统可靠性和使用寿命

典型应用条件:


主电源受到严重的干扰或过电压
三相电源电压不平衡率大于3
电源容量为600kVA及以上,且变频器安装位置离大容量电源在10m以内
大量变频器共用同一进线电源,或进线电源端接有通过开关切换以调整功率因数的电容器装置
变频器由阻抗非常低的线路供电(在变频器附近比变频器额定值高10倍)


使用环境条件:


海拔高度不超过2000
运行环境温度-25℃~+45℃,空气相对湿度不大于85%(温度20℃)
储存最低温度为-25℃~+55℃(应除去冷却液)
周围没有导电尘埃、爆炸性气体及能严重破坏金属和绝缘的腐蚀性气体
周围环境有良好的通风条件,如装在柜内,应加装通风设备。
安装场所应无严重震动、颠簸
环境污染级别:泄露比应小于2.5cm/KV

技术特征:


工作电压:

220VAC-690VAC

工作频率:

50/60Hz

额定电流:

5A1600A@40

阻抗:

4%2%(对应标称的额定电压@50Hz、额定电流)

抗电强度:

绕组-  3000VAC/50Hz/1min

绕组-绕组 3000VAC/50Hz/1min

绝缘电阻:

绝缘电阻大于100MΩ1000VDC

防护等级:

IP00

过载能力:

2倍的额定电流30

1.5倍的额定电流1分钟(至少间隔1小时)

电抗器噪音:

小于65dB(与电抗器水平距离点1测试)

绝缘等级:

T40/F(155)

阻燃等级:

UL 94V-2

产品执行标准:

IEC289:1987电抗器

GB10229-88电抗器(eqv IEC289:1987)

JB9644-1999半导体电气传动用电抗器

平均寿命:

超过200000小时

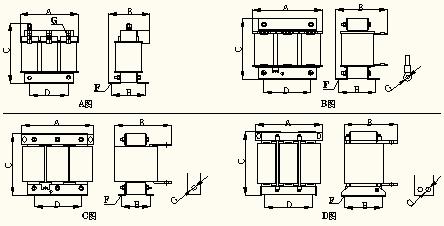

产品外形图:


尺寸单位:mm              尺寸单位:mm

尺寸对应表:




A

B

C

D

E

F

G

A















LAR-0006-2H33D

94

66

105

48

49

Φ6*11

M4

LAR-0011-1H29D

118

72

125

72

52

Φ6*11

M4

LAR-0014-1H00D

118

72

125

72

52

Φ6*11

M4

B















LAR-0018-780UB

150

90

125

87

67

Φ6*11

M6

LAR-0025-560UB

150

120

150

87

67

Φ6*11

M6

LAR-0029-480UB

150

120

150

87

67

Φ6*11

M6

LAR-0035-400UB

182

132

155

120

67

Φ7*13

M8

LAR-0046-300UB

182

132

175

120

67

Φ7*13

M8

LAR-0060-230UB

182

150

155

120

72

Φ7*13

M8

LAR-0075-180UB

230

145

175

175

72

Φ7*13

M8

LAR-0095-140UB

230

145

175

175

72

Φ7*13

M8

C















LAR-0124-110UP

230

155

210

176

80

Φ7*13

M8

LAR-0156-089UP

230

155

210

176

80

Φ7*13

M8

LAR-0182-077UP

230

170

210

176

95

Φ7*13

M12

LAR-0230-061UP

230

180

210

176

105

Φ7*13

M12

LAR-0330-040UP

270

195

265

200

106

Φ11.5*18

M12

LAR-0350-040UP

270

195

265

200

106

Φ11.5*18

M14

LAR-0450-031UP

300

215

295

224

144

Φ11.5*18

, M14

LAR-0500-028UP

300

225

295

224

154

Φ11.5*18

M14

LAR-0610-023UP

300

225

295

224

154

Φ11.5*18

M14

LAR-0680-020UP

350

250

375

269

154

Φ11.5*18

M14

D















LAR-0790-018UP

350

250

375

269

154

Φ11.5*18

4-M11

LAR-0910-015UP

420

270

430

310

152

Φ13*23

4-M11

LAR-1100-012UP

420

270

430

310

152

Φ13*23

4-M11

<P style=,
